Separatory koalescencyjne

Do wód opadowych i ścieków zaolejonych

Projektujemy i produkujemy separatory do parkingów, dróg, stacji paliw, myjni oraz instalacji przemysłowych. Dobierzemy rozwiązanie do warunków Twojej inwestycji.

Dobierz urządzenie →+48 519 145 341

Separator koalescencyjny Ekoivent – przekrój urządzenia
PN-EN 858 • CENorma i oznakowanie CE
Klasa IWysoka skuteczność separacji
PEHD i betonRóżne warianty wykonania
Produkcja w PolsceLokalne wsparcie i serwis

Dobierz rozwiązanie do inwestycji



Separatory koalescencyjne znajdują zastosowanie w wielu branżach. Wybierz obszar swojej inwestycji i poznaj rekomendowane rozwiązania.



Wybierz separator koalescencyjny z osadnikiem lub z osobnym osadnikiem poprzedzającym urządzenie. Dobierzemy przepływ do technologii mycia i liczby stanowisk.

Myjnia→



Przy wodach opadowych sprawdzimy powierzchnię zlewni, rodzaj nawierzchni i warunki odbiornika. Dla dużych zlewni można zastosować wersję z bypassem.

Parking i droga→



Dobierzemy urządzenie do rodzaju ścieków, przepływu oraz wymaganej konstrukcji i posadowienia.

Stacja paliw→



Prześlij projekt, rzut instalacji lub podstawowe dane. Przygotujemy dobór techniczny.

Przemysł→



GOSPODARKA ODPADAMI

Ochrona miejsc magazynowania odpadów

Przepisy dotyczące miejsc magazynowania odpadów wymagają oczyszczania powstających wycieków i ścieków w separatorach substancji ropopochodnych albo zastosowania odpowiednich urządzeń lub środków do ich zbierania — gdy odpady są substancjami ropopochodnymi lub mogą być nimi zanieczyszczone.Podstawa prawna: § 6 ust. 1 pkt 7–8 rozporządzenia Ministra Klimatu z 11 września 2020 r. w sprawie szczegółowych wymagań dla magazynowania odpadów (Dz.U. 2020 poz. 1742). Zobacz tekst aktu →

ZASTOSOWANIE

Do czego służy separator koalescencyjny?

Separator koalescencyjny substancji ropopochodnych służy do oczyszczania zaolejonych ścieków przemysłowych — m.in. z myjni i warsztatów samochodowych oraz stacji demontażu pojazdów — a także wód opadowych z parkingów, dróg, placów i terenów przemysłowych.

Jak działa separator koalescencyjny?

Urządzenie najpierw zatrzymuje osady mineralne, następnie łączy drobne krople oleju w większe i oddziela je od wody. Poniżej pokazujemy ten proces krok po kroku.

Infografika: zasada działania separatora koalescencyjnego
Zasada działania separatora koalescencyjnego krok po kroku.
1

Zatrzymanie piasku i osadu

W osadniku opadają cięższe zanieczyszczenia, takie jak piasek, szlam i zawiesiny mineralne.

2

Koalescencja drobnych kropli oleju

We wkładzie koalescencyjnym niewielkie krople oleju łączą się ze sobą, tworząc większe krople.

3

Oddzielenie oleju od wody

Większe krople są lżejsze od wody, dlatego unoszą się na powierzchnię i pozostają wewnątrz urządzenia.

4

Bezpieczny odpływ oczyszczonej wody

Zasyfonowany odpływ kieruje oczyszczoną wodę dalej, a autozamknięcie pływakowe ogranicza ryzyko wydostania się zgromadzonego oleju.

WYMOGI OCHRONY ŚRODOWISKA

Kiedy separator koalescencyjny jest potrzebny?

Wody opadoweSpływające z parkingów, dróg, placów manewrowych, terenów przemysłowych i stacji paliw mogą wymagać oczyszczenia przed dalszym odprowadzeniem.
Ścieki technologicznePochodzące z myjni, warsztatów i obiektów usługowych wymagają podczyszczenia, aby chronić kanalizację oraz proces oczyszczania ścieków.

Oznakowanie CE i PN-EN 858

Produkowane przez nas separatory posiadają oznakowanie CE oraz spełniają wymagania dla separatorów klasy I — przy przepływie nominalnym osiągają poziom oczyszczenia poniżej 5 mg/l substancji ropopochodnych na odpływie.

Automatyczne zamknięcie odpływu

Autozamknięcie ogranicza odpływ zgromadzonych substancji olejowych po przekroczeniu dopuszczalnej warstwy.

Osadnik tam, gdzie występuje piasek i szlam

Osadnik może być zintegrowany z separatorem albo stanowić oddzielne urządzenie poprzedzające. Właściwy wariant dobieramy do charakteru ścieków i warunków inwestycji.

Bypass do dużych zlewni deszczowych

Wersja z obejściem burzowym pozwala odprowadzić nadmiar wód przy intensywnym deszczu, zachowując oczyszczanie pierwszej fali spływu.

RODZINY URZĄDZEŃ

Wybierz konfigurację separatora

Bez osadnikaZ osadnikiemZ bypassemZ osadnikiem i bypassemZ komorą pomp

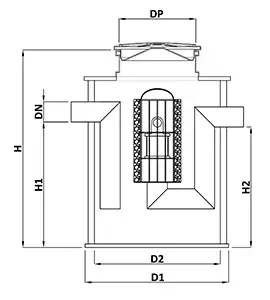

Separator koalescencyjny DESO / B-DESO / DESO-P w wykonaniu PEHD

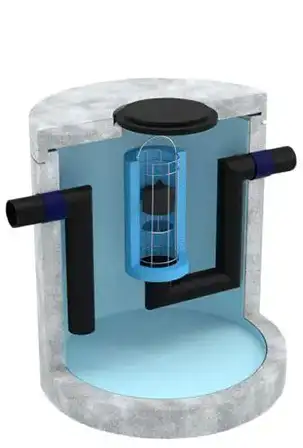

Separator koalescencyjny DESO / B-DESO / DESO-P w wykonaniu Beton
Separator koalescencyjny DESO / B-DESO / DESO-P w wykonaniu Rotomoulding

DESO / B-DESO / DESO-P

Separator koalescencyjny bez zintegrowanego osadnika

Do zastosowania z osadnikiem DEC lub B-DEC poprzedzającym separator. Dobierzemy właściwy układ do warunków inwestycji.

  • Osadnik może być zastosowany jako osobne urządzenie
  • Skuteczne oddzielanie substancji ropopochodnych
  • Możliwość dopasowania do warunków zabudowy
  • Dostępne w kilku materiałach wykonania

Materiał wykonania

PEHDBetonRotomoulding

Lekki i odporny na korozję. Do montażu w terenie zielonym, najazdowym oraz na dużych głębokościach. Szybki montaż.

Wytrzymały wariant do dużych obciążeń oraz zastosowań przy wysokim poziomie wód gruntowych.

Rozwiązanie do montażu w terenie zielonym. Maksymalna głębokość posadowienia: 1,2 m.

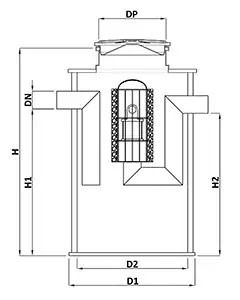

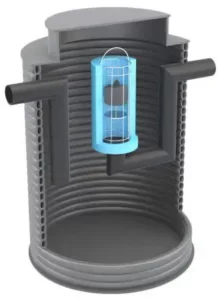

Separator koalescencyjny DESO-C / B-DESO-C / DESO-CP w wykonaniu PEHD

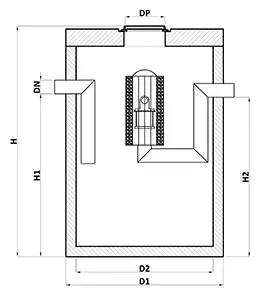

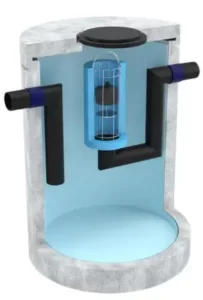

Separator koalescencyjny DESO-C / B-DESO-C / DESO-CP w wykonaniu Beton
Separator koalescencyjny DESO-C / B-DESO-C / DESO-CP w wykonaniu Rotomoulding

DESO-C / B-DESO-C / DESO-CP

Separator koalescencyjny ze zintegrowanym osadnikiem

Separator substancji ropopochodnych ze zintegrowanym osadnikiem, wyposażony w wkład koalescencyjny oraz automatyczne zamknięcie odpływu. Przeznaczony do stosowania w systemach kanalizacji deszczowej na terenach przemysłowych, parkingach i stacjach paliw.

  • Skuteczne oddzielanie substancji ropopochodnych
  • Zintegrowany osadnik na zawiesiny mineralne
  • Wysoka niezawodność i łatwa eksploatacja
  • Dostępne w kilku materiałach wykonania

Materiał wykonania

PEHDBetonRotomoulding

Lekki i odporny na korozję. Do montażu w terenie zielonym, najazdowym oraz na dużych głębokościach. Szybki montaż.

Wytrzymały wariant do dużych obciążeń oraz zastosowań przy wysokim poziomie wód gruntowych.

Rozwiązanie do montażu w terenie zielonym. Maksymalna głębokość posadowienia: 1,2 m.

Karta katalogowaRysunek technicznyniedostępnyZapytaj o dobór

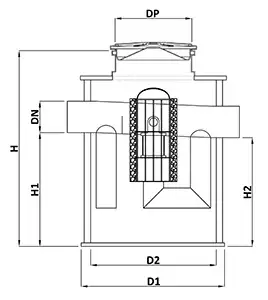

Separator koalescencyjny DESO-B / B-DESO-B w wykonaniu PEHD

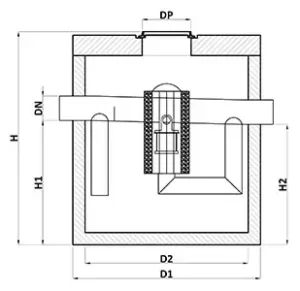

Separator koalescencyjny DESO-B / B-DESO-B w wykonaniu Beton

DESO-B / B-DESO-B

Separator koalescencyjny z bypassem

Wersja z obejściem burzowym przeznaczona do wód opadowych i dużych powierzchni zlewni, takich jak parkingi, drogi i place.

  • Bypass dla okresowo dużego przepływu
  • Skuteczna separacja pierwszej fali spływu
  • Dopasowanie do rodzaju zlewni i odbiornika
  • Warianty PEHD i betonowe

Materiał wykonania

PEHDBeton

Lekki i odporny na korozję. Do montażu w terenie zielonym, najazdowym oraz na dużych głębokościach. Szybki montaż.

Wytrzymały wariant do dużych obciążeń oraz zastosowań przy wysokim poziomie wód gruntowych.

Karta katalogowaRysunek technicznyniedostępnyZapytaj o dobór

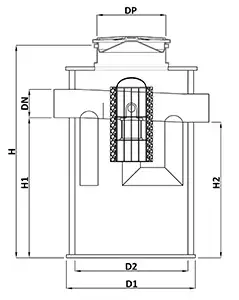

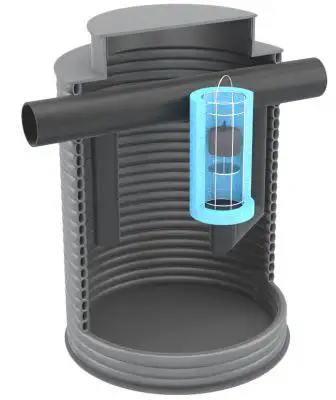

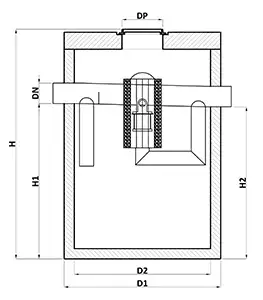

Separator koalescencyjny DESO-CB / B-DESO-CB / DESO-CBP w wykonaniu PEHD
Separator koalescencyjny DESO-CB / B-DESO-CB / DESO-CBP w wykonaniu Beton
Separator koalescencyjny DESO-CB / B-DESO-CB / DESO-CBP w wykonaniu Rotomoulding

DESO-CB / B-DESO-CB / DESO-CBP

Separator koalescencyjny z osadnikiem i bypassem

Kompletne rozwiązanie łączące osadnik zawiesin mineralnych, separator koalescencyjny oraz obejście burzowe.

  • Jeden korpus dla osadnika, separatora i bypassu
  • Rozwiązanie do wód opadowych z piaskiem i szlamem
  • Obsługa okresowo dużego przepływu
  • Dostępne w kilku materiałach wykonania

Materiał wykonania

PEHDBetonRotomoulding

Lekki i odporny na korozję. Do montażu w terenie zielonym, najazdowym oraz na dużych głębokościach. Szybki montaż.

Wytrzymały wariant do dużych obciążeń oraz zastosowań przy wysokim poziomie wód gruntowych.

Rozwiązanie do montażu w terenie zielonym. Maksymalna głębokość posadowienia: 1,2 m.

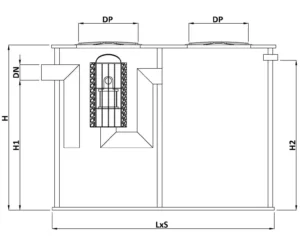

Separator koalescencyjny DESO-KP w wykonaniu PEHD

DESO-KP

Separator koalescencyjny z osadnikiem i komorą pomp

Wersja ze zintegrowaną komorą pomp dla inwestycji wymagających takiego układu technologicznego.

  • Zintegrowany osadnik zawiesin mineralnych
  • Komora pomp w jednym układzie technologicznym
  • Wkład koalescencyjny i automatyczne zamknięcie odpływu
  • Dobór do warunków konkretnej inwestycji

Materiał wykonania

PEHD

Lekki i odporny na korozję. Do montażu w terenie zielonym, najazdowym oraz na dużych głębokościach. Szybki montaż.

Karta katalogowaRysunek technicznyniedostępnyZapytaj o dobór
PEHDLekki • odporny na korozję • szybki montaż
BetonDuże obciążenia • wysokie wody gruntowe
RotomouldingTeren zielony • naziom max. 1,2 m

PEHD, beton czy rotomoulding?

Materiał dobieramy do warunków zabudowy

Wersja PEHD

  • Dwuścienny, bardzo wytrzymały korpus z rury spiro z polietylenu
  • Zabudowa w gruncie i — po zastosowaniu właściwych elementów — w ciągach komunikacyjnych
  • Dostępne w seriach DESO, DESO-C, DESO-B i DESO-CB

Wersja betonowa

  • Monolityczny zbiornik betonowy
  • Rozwiązanie szczególnie stosowane w terenach obciążonych ruchem kołowym oraz przy wysokim poziomie wód gruntowych
  • Dostępne w seriach B-DESO, B-DESO-C, B-DESO-B i B-DESO-CB

Rotomoulding

  • Monolityczny zbiornik z polietylenu wykonany metodą rotomouldingu
  • Do montażu w terenie zielonym; maksymalna głębokość posadowienia 1,2 m
  • Dostępne w seriach DESO-P, DESO-CP i DESO-CBP

Nie musisz samodzielnie wybierać materiału. Podaj warunki posadowienia, poziom wód gruntowych i planowane obciążenie — przygotujemy rekomendację.

Dobór z ekspertem

Dobór techniczny w czterech krokach

01

Poznajemy inwestycję

Zastosowanie, rodzaj ścieków i warunki odbiornika.

02

Analizujemy dane

Przepływ, zlewnię, powierzchnię, obciążenie oraz warunki zabudowy.

03

Dobieramy konfigurację

Separator, osadnik, bypass, materiał korpusu i wyposażenie.

04

Przekazujemy dokumentację i ofertę

Kartę katalogową, rysunek techniczny oraz rozwiązanie dostosowane do inwestycji.

Przekaż nam podstawowe dane inwestycji — przygotujemy właściwy wariant urządzenia.

Prześlij dane do doboru

Eksploatacja

Serwis wkładu bez wchodzenia do urządzenia

W separatorach Ekoivent wkład koalescencyjny można wyjąć z poziomu terenu — wygodnie, bez konieczności schodzenia do wnętrza zbiornika. Taka konstrukcja urządzenia może znacząco obniżyć koszty eksploatacji.

Zobacz przeglądy separatorów →
1

Czyszczenie z poziomu terenu

Dostęp do wkładu od góry umożliwia jego wyjęcie i obsługę z powierzchni terenu, bez wchodzenia do separatora.

2

Demontowany wkład koalescencyjny

Wkład koalescencyjny jest elementem demontowanym — można go wyjąć, skontrolować, oczyścić lub wymienić poza zbiornikiem separatora.

3

Wielokrotne wykorzystanie po czyszczeniu

Po oczyszczeniu z zanieczyszczeń poza zbiornikiem wkład może być ponownie używany, co ułatwia utrzymanie urządzenia w sprawności.

Najczęstsze pytania

FAQ — separatory koalescencyjne

Czy separator koalescencyjny wymaga osadnika?
Tak — jeżeli w dopływie występują piasek, szlam lub inne zawiesiny mineralne. Osadnik zatrzymuje je przed separatorem, ogranicza odkładanie osadu w urządzeniu i chroni wkład koalescencyjny. Może być zintegrowany z separatorem albo stanowić odrębne urządzenie poprzedzające.
Kiedy zastosować separator z bypassem?
Bypass dobieramy do wód opadowych, gdy obliczeniowy przepływ deszczowy przekracza przepustowość nominalną urządzenia. Separator oczyszcza pierwszy, najbardziej zanieczyszczony spływ, a nadmiar przepływu jest odciążany hydraulicznie. O zastosowaniu bypassu decydują obliczenia zlewni, charakter odbiornika i warunki decyzji wodnoprawnej.
Jaki separator wybrać do myjni samochodowej?
Dobór wykonujemy zgodnie z PN-EN 858, na podstawie obliczeniowego przepływu ścieków. W uproszczeniu dla stanowiska myjni automatycznej przyjmuje się 2 l/s; przy agregatach wysokociśnieniowych 2 l/s dla pierwszego agregatu oraz 1 l/s dla każdego kolejnego. Uwzględniamy technologię mycia, chemię, ilość osadu i sposób odprowadzenia ścieków, aby określić przepływ nominalny, potrzebę osadnika i konfigurację separatora.
Jak dobrać separator do parkingu lub drogi?
Dobór rozpoczynamy od kwalifikacji zlewni i sposobu odprowadzania wód opadowych. Dla wskazanych w §17 ust. 1 pkt 1 terenów — m.in. parkingów powyżej 0,1 ha oraz dróg krajowych, wojewódzkich i powiatowych klasy G — analizujemy odpływ powstający przy opadzie co najmniej 15 l/s na 1 ha. Z powierzchni i rodzaju nawierzchni wyznaczamy przepływ opadowy, następnie dobieramy separator, osadnik, średnice przyłączy i rzędne hydrauliczne.
Jaki separator zastosować na stacji paliw?
Na stacji paliw rozdzielamy zlewnie według funkcji: stanowiska tankowania, strefy dystrybucji paliw, dróg wewnętrznych, placów manewrowych i ewentualnej myjni. Dla obiektów magazynowania i dystrybucji paliw §17 ust. 1 pkt 2 nakazuje przyjąć opad o częstości raz w roku i czasie trwania 15 minut, nie mniejszy niż 77 l/s na 1 ha. Na tej podstawie dobieramy przepływ nominalny, separator klasy I, pojemność osadnika, automatyczne zamknięcie odpływu, średnice przyłączy i materiał korpusu.
Czym różni się separator PEHD od betonowego?
Oba rozwiązania mogą zapewniać skuteczne oczyszczanie — materiał korpusu dobieramy do warunków posadowienia. Wersje PEHD są lekkie, odporne na korozję i wygodne w montażu. Zbiorniki betonowe sprawdzają się szczególnie przy wysokim poziomie wód gruntowych, dużych głębokościach posadowienia oraz obciążeniu ruchem kołowym.
Jakie dane są potrzebne do doboru?
Aby przygotować właściwy dobór techniczny, potrzebujemy: zastosowania urządzenia i rodzaju ścieków; wymaganego przepływu lub danych do jego wyliczenia; średnic przyłączy; zagłębienia dna kanału na wlocie; informacji, czy montaż będzie w terenie zielonym czy najazdowym; maksymalnej wysokości lustra wód gruntowych; lokalizacji oraz nazwy inwestycji; projektu lub schematu instalacji — jeżeli jest dostępny.
Podstawa doboru technicznego

Dobór separatora opieramy na danych inwestycji, normie PN-EN 858 oraz warunkach odprowadzania ścieków i wód opadowych. Wymagania dla konkretnego obiektu zależą również od dokumentacji projektu, warunków odbiornika i decyzji właściwych organów.
